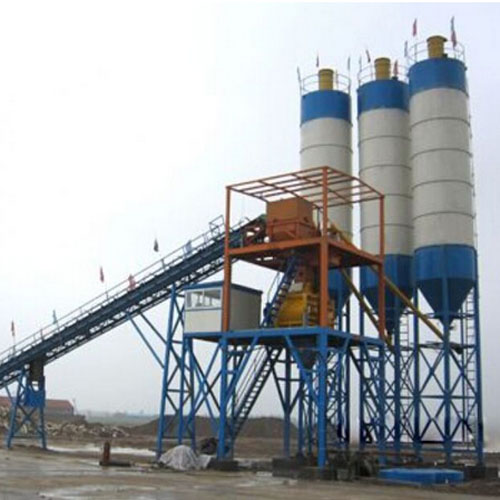

混凝土攪拌站廠家在混凝土攪拌站上不斷創新的設計理念,為需要轉場生產的混凝土生產企業提供了極大的便利。HZS90混凝土攪拌站由輸送帶、水泥倉|水泥罐、螺旋輸送機、PLD配料機、雙臥軸攪拌主機、智能電腦控制室及計量系統等構件組成。

  配置說明

  1、配料站(3×16m3)

  骨料倉總?cè)莘e：48 m3，分為3個相同的料倉，每個料倉容積為16 m3。

  每個骨料倉均設2個卸料門，實現粗稱和精稱，執行元件選用亞德客或杰菲特系列氣缸和電磁閥。

  2、斜皮帶機

  機架為大角鋼桁架式，中間有支撐架。

  傾斜度為200，皮帶機長度約40米，帶墜重張緊裝置。

  五層尼龍橡膠皮帶，厚10mm、寬800mm、長約90米，輸送能力600t/h。

  3、攪拌主機

  JS1500雙臥軸形式攪拌機。

  主機鋼結構由大型矩型管及厚鋼板制成，形成一個剛性很好的框架結構。

  軸端密封采用迷宮及浮封環密封。

  4、攪拌主樓

  出料高度為4米。

  攪拌機支撐平臺高5.5m，通道寬大于4.2m。

  主樓立柱采用直徑273的鋼管制成，剛性大，平臺及橫梁采用H型鋼(300×390)及28b等大型槽鋼。

  5、水計量系統

  水計量斗1個，容積為0.35m3，水計量通過精稱倉實現粗、精稱量，底部卸料由氣動碟閥控制，氣動碟閥口徑φ150(WAM)。

  稱重傳感器3個。

  6、水泥計量系統

  水泥計量斗1個，容積為0.7m3，安裝在攪拌機上方，底部卸料由氣動碟閥控制，氣動碟閥口徑φ250, 并配有一個振動器。

  稱重傳感器3個。
